Проект замены ТН и ОПН 110 кВ

Проектом подразумевается произвести замену маслонаполненных трансформаторов напряжения НКФ-110/57У1 110 кВ на аналогичные по характеристикам трансформаторы напряжения TVI145 с элегазовой изоляцией, а также заменить вентильные разрядники РВМГ-110 на полимерные ограничители перенапряжений (далее-ОПН) РEXLIM R108-YH123.

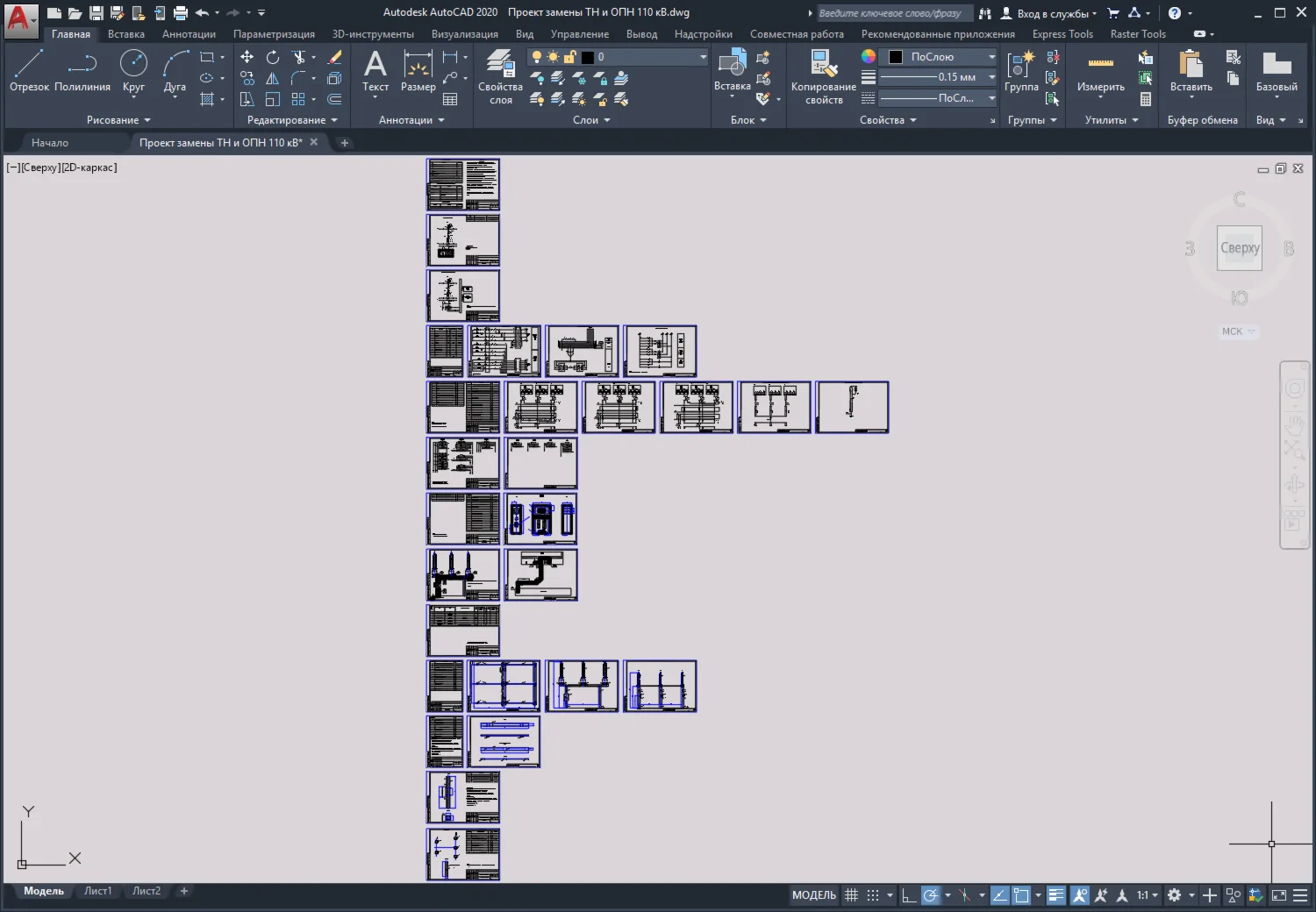

Чертежи рабочего проекта по замене ТН, ОПН:
1. Общие данные.
2. Главная электрическая схема.

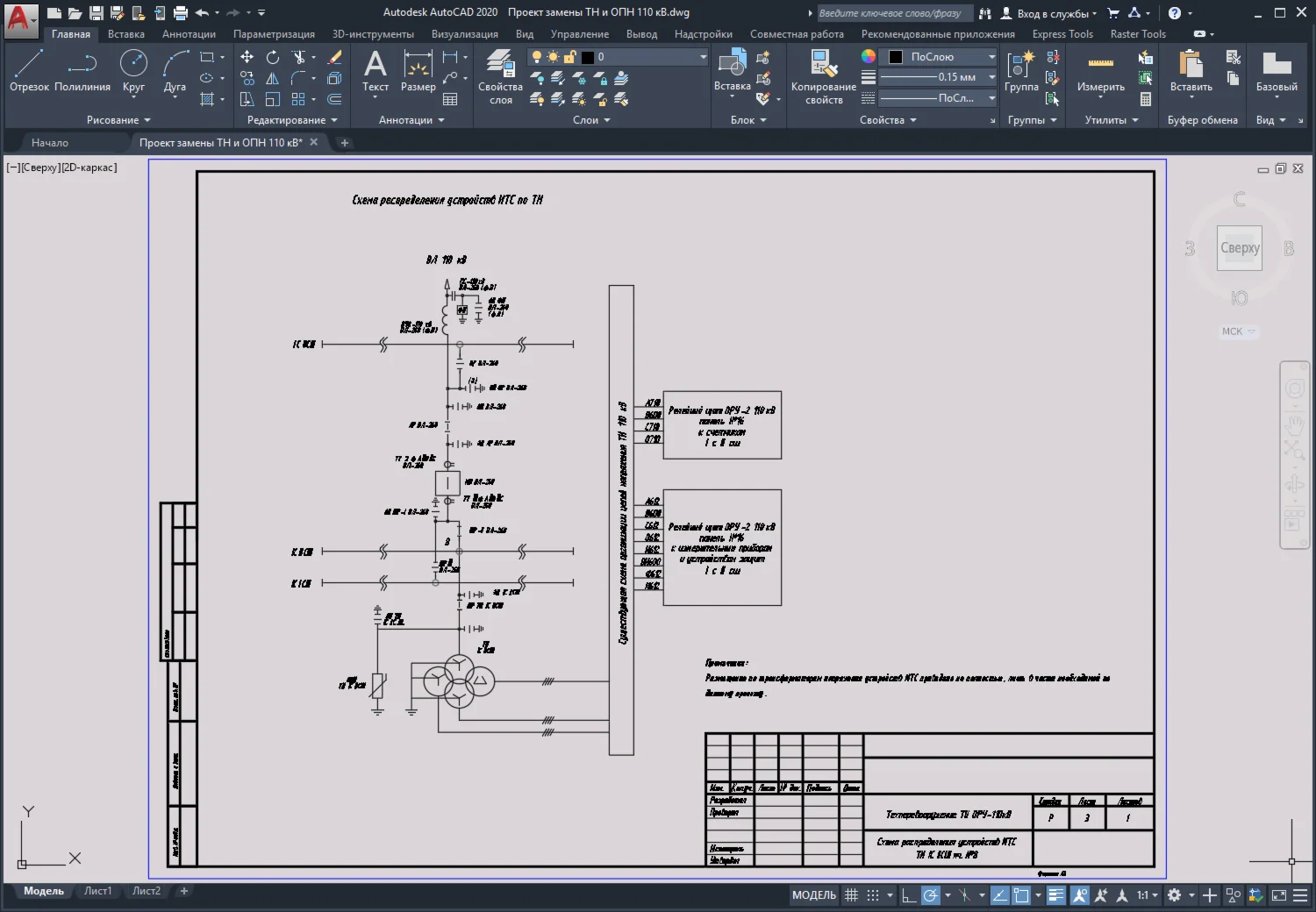

3. Схема распределения устройств ИТС по ТН.
4. Полная принципиальная схема ТН.
5. Схема общая соединений ТН.
6. Ряды зажимов.
7. Шкаф зажимов ТН. Монтажный чертеж.

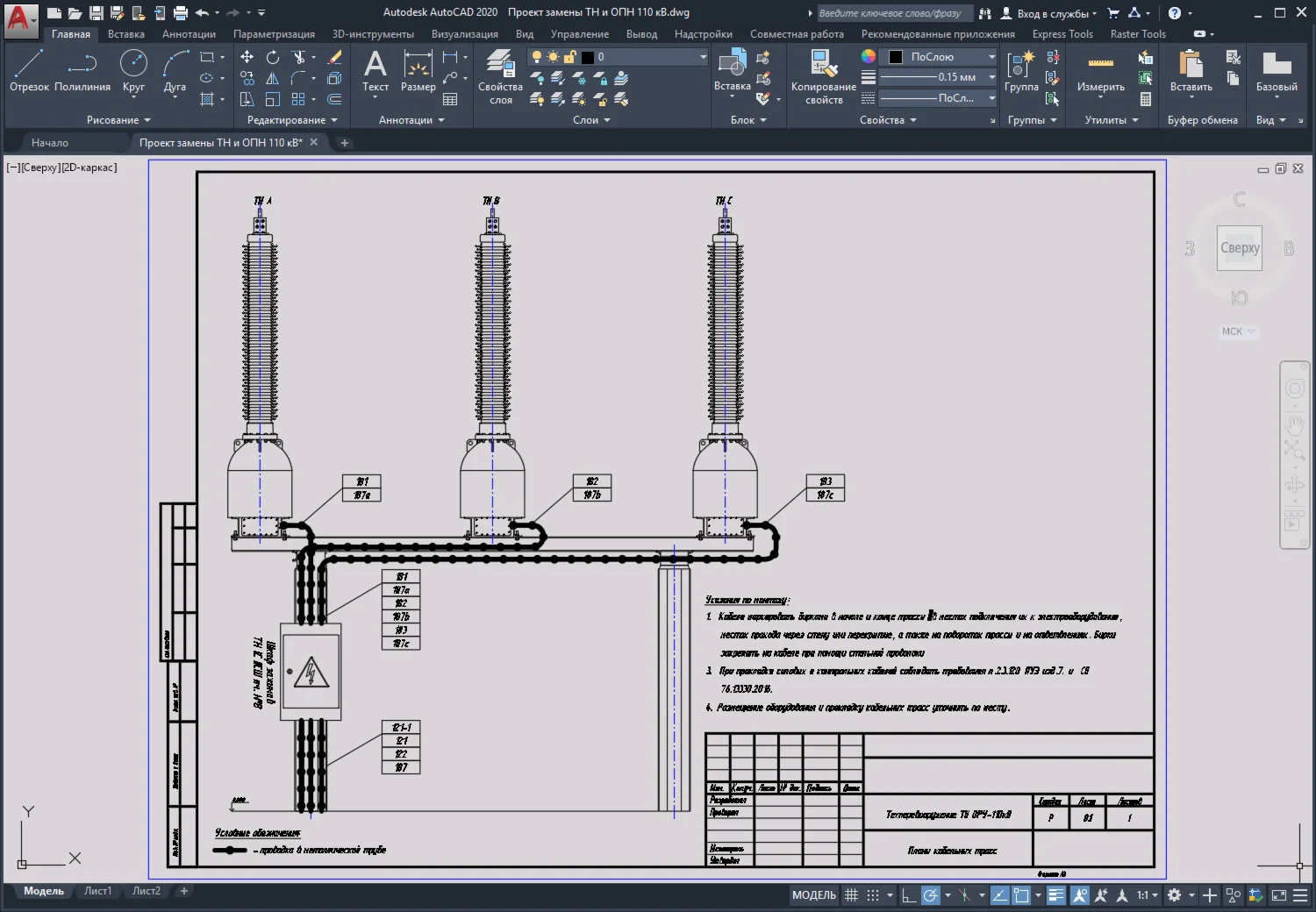

8. Планы кабельных трасс.
9. Кабельный журнал.
10. Чертеж установки оборудования.
11. Чертеж металлоконструкций под оборудование.
12. Чертеж конструкции для крепления шкафа зажимов.
13. Ведомость отделки ЖБ стоек.
14. Спецификация оборудования, изделий и материалов.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
