Подогреватель сетевой воды ПСВ-500-3-23

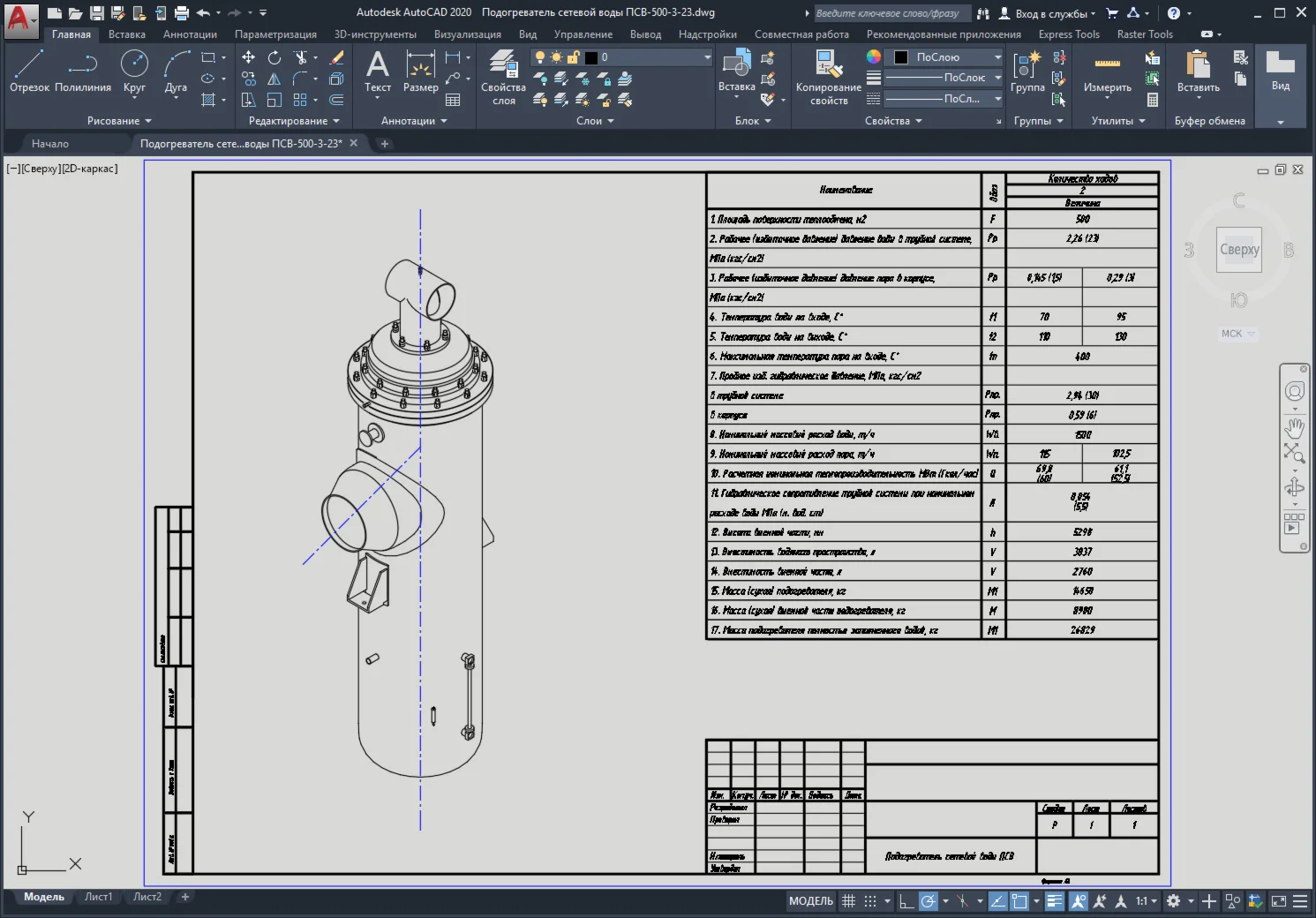

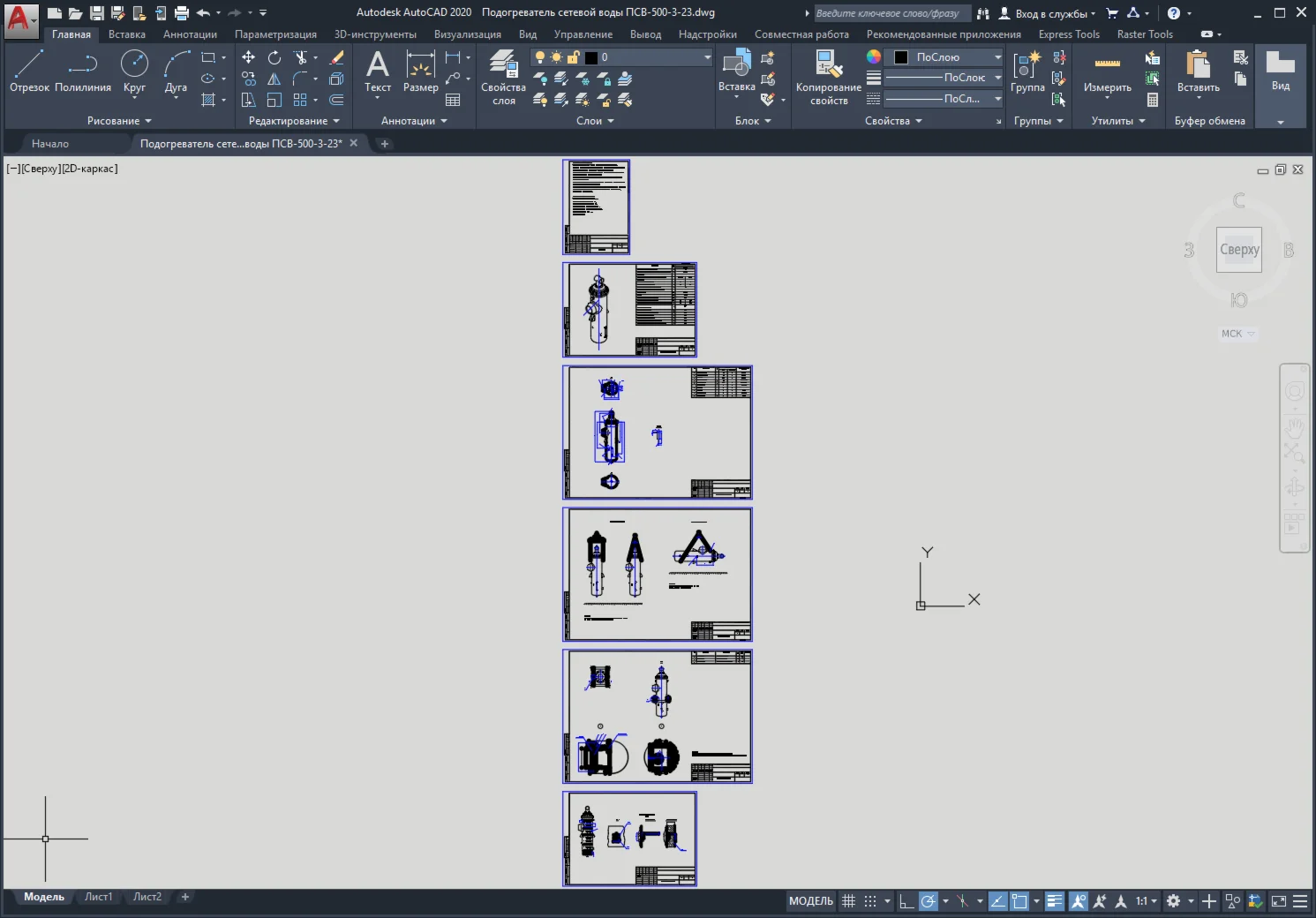

Чертеж подогревателя ПСВ-500.
Описание подогревателя ПСВ 500 3-23:
Подогреватели сетевой воды ПСВ 500 3-23 применяется в системах теплоснабжения, в отопительно-производственных и отопительных котельных. Они предназначены для подогрева сетевой воды паром из отборов турбин, а в котельных – паром котлов низкого давления.
Подогреватель ПСВ имеет конструкцию вертикального типа. Она включает в себя: корпус, трубную систему, верхнюю и нижнюю (плавающие) водяные камеры.
Корпус подогревателя состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой.
Трубная система состоит из верхней и нижней трубных досок, каркасных труб, прямых теплообменных труб, концы которых развальцованы в трубных досках.
Каркас трубной системы образуют каркасные трубы, поперечные сегментные перегородки, направляющие поток пара и служащие промежуточными опорами для теплообменных труб, пароотбойный щит.
Выполняется в 2-ходовом исполнении.
Технические характеристики ПСВ 500 3-23:
- Расчетная производительность: 61,1 / 69,8 МВт;
- Давление пара в корпусе: 0,145 / 0,29 МПа;
- Давление воды в трубной системе: 2,26 МПа;
- Температура на входе (пар), максимальная: 400 С;
- Температура на входе (вода), максимальная: 70 / 95 С;
- Номинальный расход воды: 1500 т/ч;
- Масса сухая: 18027 кг

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
