Решение К3 вар. 13, решебник термех Тарг С.М. 1982 г.

Решение задачи К3 Вариант 13 из решебника по теоретической механике к задачнику Тарг С.М. 1982 года.
Тема задачи К3 - Исследование плоскопараллельного движения твердого тела.
Проверьте условие к задаче К3 (Стр. 38-43, задачник Тарг С.М. 1982 г):

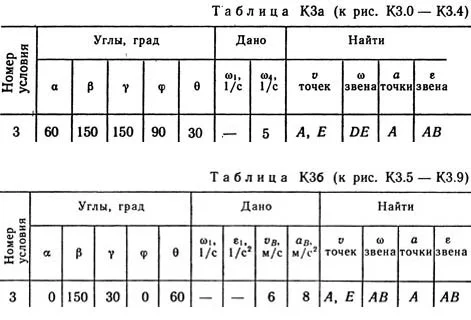

Плоский механизм состоит из стержней 1, 2, 3, 4 и ползуна В или Е (рис. КЗ.0 — К3.7) или из стержней 1, 2, 3 и ползунов В и E (рис. К3.8, К3.9), соединенных друг с другом и с неподвижными опорами O1, O2 шарнирами; точка D находится в середине стержня АВ. Длины стержней равны соответственно l1 = 0,4 м, l2 = 1,2 м, l3 = 1,4 м, l4 = 0,6 м. Положение механизма определяется углами α, β, γ, φ, θ. Значения этих углов и других заданных величин указаны в табл. КЗа (для рис. 0—4) или в табл. КЗб (для рис. 5—9); при этом в табл. КЗа ω1 и ω4 — величины постоянные.
Определить величины, указанные в таблицах в столбцах «Найти».
