УГО шероховатости поверхностей

Коллекция условно-графических обозначений шероховатости поверхностей и правила нанесения их на чертежах изделий всех отраслей промышленности.
Разделы документации: Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию.


Создано на основе: ГОСТ 2.309-73 «Единая система конструкторской документации. Обозначения шероховатости поверхностей».

TAGs: шероховатость обработки, обработка деталей.

Формат – DWG.
9 элементов.
100% по ГОСТ.

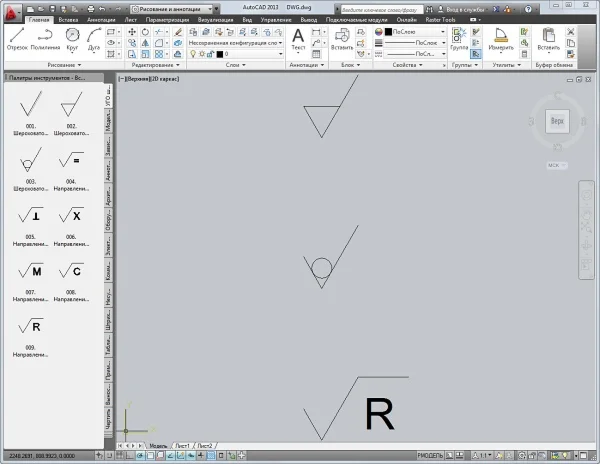

Архив содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2000-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
