УГО приборы электровакуумные

Коллекция условно-графических обозначений электровакуумных приборов и распространяется на схемы, выполняемые вручную или автоматизированным способом, для изделий всех отраслей промышленности и строительства.
Категория по ОКС: Графические обозначения для технических чертежей диаграмм, схем и соответствующей технической документации в области электротехники и электроники. Электроника. Электронные лампы.

Создано на основе: ГОСТ 2.731-81 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные».

TAGs: электротехнические устройства, полупроводниковые приборы.

Формат – DWG.
178 элементов.
100% по ГОСТ.

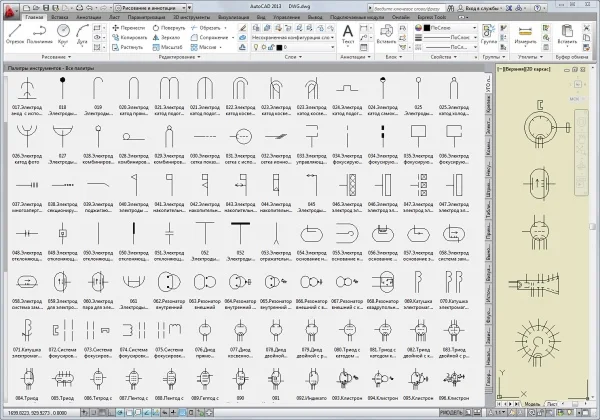

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .

Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2000-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
