УГО символы на пультах

Коллекция условно-графических обозначений на пультах управления (УПУ) и их основные размеры.
Категории по ОКС: Графические обозначения для технических чертежей и соответствующей технической документации в области информационных технологий и телекоммуникаций.
Информационные технологии. Машины конторские.
Рекомендуется применять при проектировании систем автоматизации.

Создано на основе: ГОСТ 24505-80 «Устройства программного управления. Символы на пультах управления».

TAGs: промышленная автоматизация, SCADA.

Формат – DWG.
114 элементов.
100% по ГОСТ.

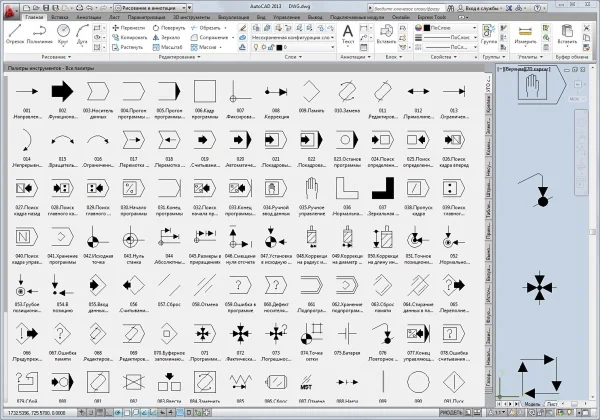

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .

Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2000-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
