Резисторы. INFOBOX №12

Сборник чертежей в формате AutoCAD 2004/2007/2010 по теме резисторы.

Источники информации: издание «Библиотека электромонтера», техническая коллекция Schneider-Electric, библиотека Moeller «Справочник по схемам электрических подключений», технические справочники Lowato Electric.

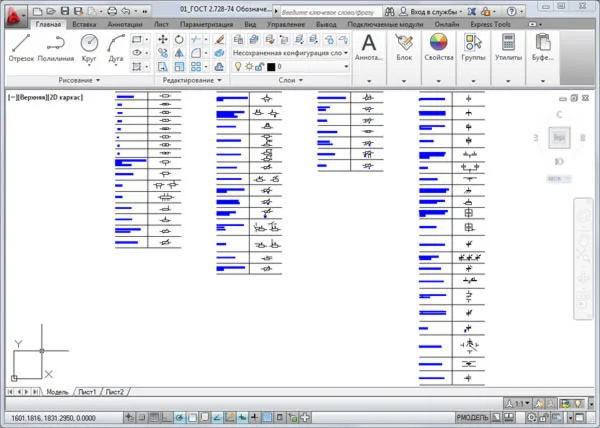

01. ГОСТ 2.728-74 Обозначения условные графичиские в схемах. Резисторы, конденсаторы.
02. Условно-графические обозначения резисторов согласно американскому стандарту IEEE.
03. Схемы электрические принципиальные подключений датчика pt100.
04. Схемы электрические соединения сопротивлений.
05. Схема соединений пусковых сопротивлений для двигателя АК 82-4.
06. Схема электрическая соединений догрузочного резистора в цепях измерительного ТТ.

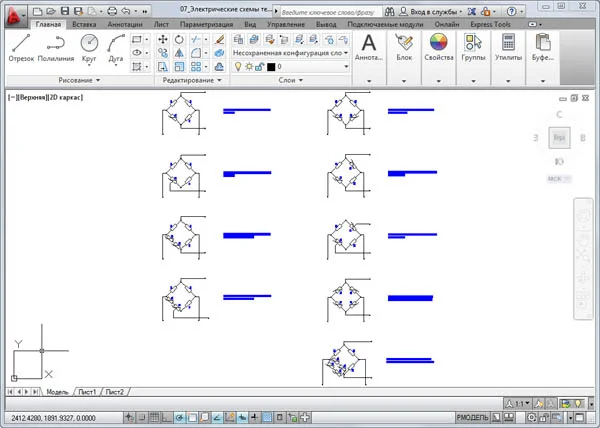

07. Электрические схемы тензорезисторов.
08. Схема включения силового резистора в нейтраль автотрансформатора.
09. Условно-графическое изображение датчика Холла.
10. Схемы электрические принципиальные искрогасителей.
11. Схемы подключений шунтирующих резисторов.

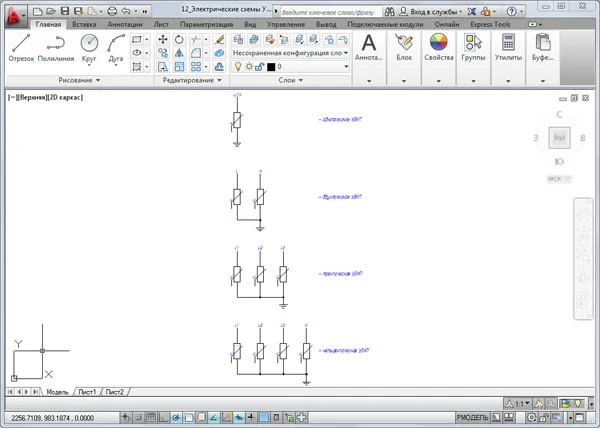

12. Электрические схемы УЗИП.
